製品カタログ｜切断｜ウォールカッター
油圧ウォールカッター CHW-50A
仕様表
| 組合せ後の油圧ウォールカッター仕様 | |||||
|---|---|---|---|---|---|
| 油圧ウォールカッター 型式名 | CHW-50A |
||||
| 標準ブレード呼径 | 30″（782mm） | ||||
| ブレード取付穴径 | 35mm | ||||
| 適用操作ボックス | BE-32A Pro（ 手動モードにて操作） | ||||
| 油圧モータ組 型式名 | 2060-12A | HB05-16A | HB08-24A（※） | ||
| 定格圧力 | 21MPa | ||||
| 定格トルク | 19daN-m | 24daN-m | 34daN-m | ||
| 最大流量 |
54ℓ/min
|
79ℓ/min
|
95ℓ/min |
||
| 最高回転速度（許容） | 850min-1 | 898min-1 | 746min-1 | ||
| （E-1524A接続時 50/60Hz） | 673/807min-1 | 484/580min-1 | 484/580min-1 | ||
| （E-2002A接続時 50/60Hz） | 748/850min-1 | 538/647min-1 | 377/453min-1 | ||
| 適用 油圧ユニット | |||||
| 最大ブレード呼径 | 30″（782mm） | 40″（1,036mm） （ステップ切りにて取付可） |
48″（1,240mm） |
||
| 最大切込み深さ | 301mm | 428mm | 530mm | ||
| 寸法 | 幅（W） | 484mm | |||
| 長（L） | 410mm | 410mm | 440mm | ||
| 高（H） | 741mm | ||||
| 質量 | 40kg | 41kg | 41kg | ||
|

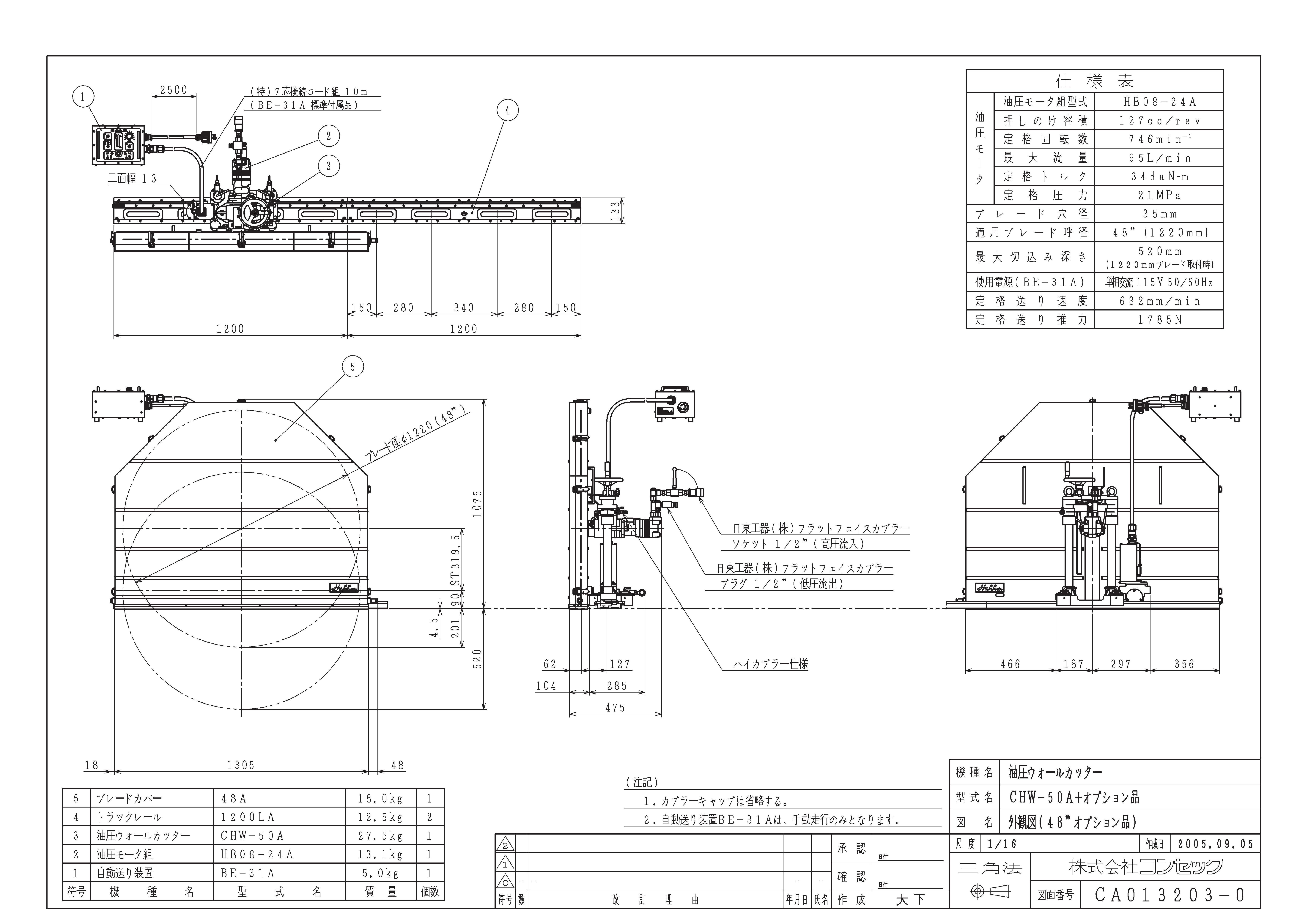

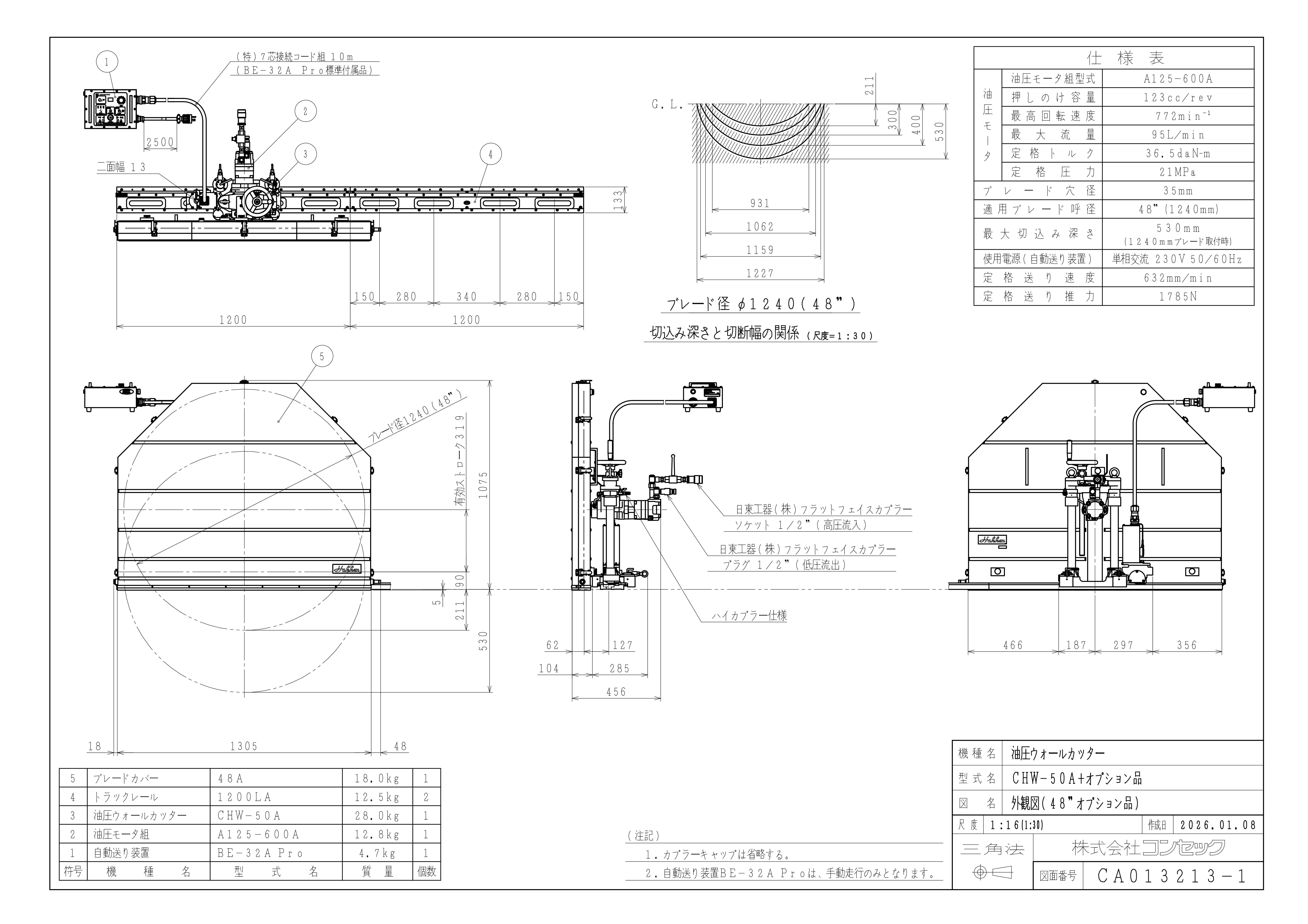

（※） 当社の油圧ウォールカッターはマシン寸法の関係上、初っぱなから４８″ブレードを取付ける事ができません。その為「ステップカット」という方法で、まず３０″以下のブレードで切断を行い、その次に４８″での切断を行います。３０″以下のブレードを使用する時は、油圧モータ組 ２０６０－１２Ａの回転速度が適していますので、合わせてご購入頂くと効率の良い切断作業が可能となります。 外観図
|
|||||
