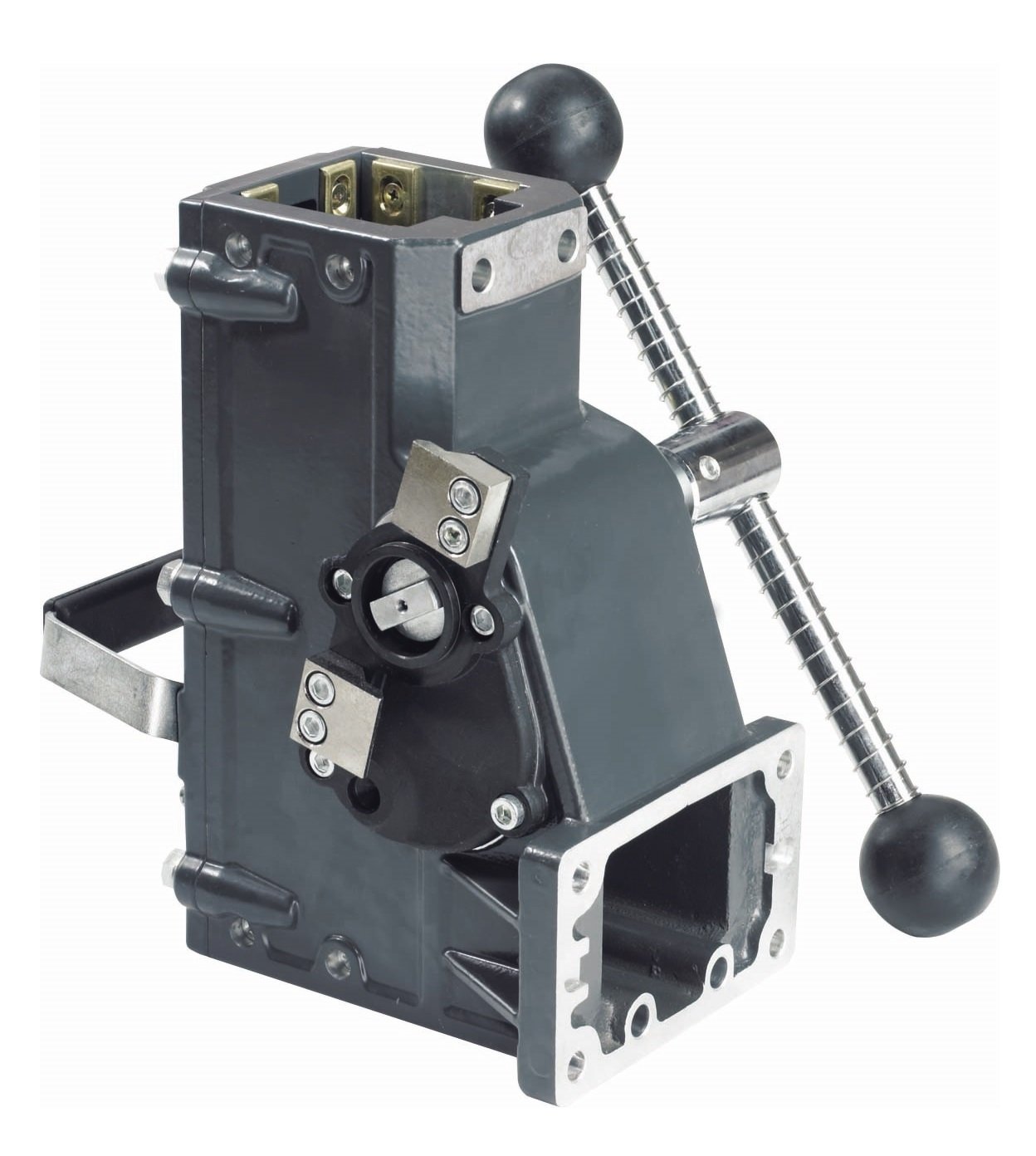

□59クランプ組
特長
- □５９の高剛性ポールベースに対応した頑強クランプ組
大口径穿孔や深穴あけで重要となるコアドリルの直進性は、ポールベースやクランプ組の剛性に大きく影響します。頑強ながらも軽量設計された□59クランプ組は大型コアドリルをきっちりと支持します。 - スライド方式は２種類
スライド部には、メタル製のスライドプレートを４面に取付けた「スライドプレート式」と、ローラーとメタル製スライドプレートを複合する「ローラースライド式」の２方式を取り揃えています。 - E仕様, S仕様は自動送り装置 EHAC-110シリーズの取付け可能
- スライド式切込みハンドルはスプリングリターンハンドル採用
ハンドルにスプリングが入っているので、手を放すとハンドルが中間位置に戻り持ち替えが簡単。CL-593系は脱着可能な「ワンタッチハンドル」
仕様表
| 型 式 名 | CL-592C | CL-592EC | CL-593S | CL-593E |
|---|---|---|---|---|
| スライド仕様 | スライドプレート式 | ローラースライド式 | ||
|
自動送り装置の取付け |
不可 （E仕様,S仕様への改造により可） |
EHAC_E仕様を取付け可 |
EHAC_S仕様を取付け可 | EHAC_E仕様を取付け可 |
| 適用ギヤドモータ | ||||
| 質 量 | 5.2kg | 5.9kg | 5.4kg | 5.6kg |
|
標準付属品 |
平行キー 10×8×115mm, 六角穴付ボルト M8×30 4本 ばね座金 8 4ケ, 片口スパナ 13mm, 六角棒レンチ 4mm |
|||
